MSI X870E / X870 메인보드의 PCIe 레인 분할 및 대역폭 공유
Motherboards
컴퓨터 시스템에서 PCIe 레인은 프로세서와 칩셋 모두에서 제공되며, 이를 통해 다양한 구성 요소를 지원합니다. 이러한 레인을 보다 효율적으로 활용하고 여러 장치를 지원하기 위해, 메인보드 제조사들은 종종 PCIe 슬롯, M.2 SSD 슬롯, USB4 포트와 같은 구성 요소들이 PCIe 대역폭을 공유할 수 있도록 설계합니다.
이러한 방식은 더 높은 유연성을 제공하지만, 동시에 복잡성을 유발하거나 일부 사용자에게 혼란을 줄 수 있습니다. 이를 명확히 이해할 수 있도록, MSI X870E 및 X870 메인보드의 PCIe 레인 분할 및 대역폭 공유 구성에 대한 자세한 개요를 준비했습니다.
MEG X870E 갓라이크
PCIe / M.2 / USB4 사양 및 레인 공유 개요
아래에는 각 슬롯과 포트별로 연결 방식, 지원 속도, 그리고 대역폭 공유 여부를 포함한 상세한 구성을 정리했습니다.
슬롯/포트
연결 대상
지원 속도
대역폭 공유
PCI_E1
CPU
Up to PCIe 5.0 x16
PCI_E2
PCI_E2
CPU
Up to PCIe 5.0 x8
PCI_E1
PCI_E3
Chipset
Up to PCIe 4.0 x4
M2_4
USB4
CPU
Up to PCIe 5.0 x4
M2_2
M2_1
CPU
Up to PCIe 5.0 x4
No
M2_2
CPU
Up to PCIe 5.0 x4
USB4
M2_3
Chipset
Up to PCIe 4.0 x4
No
M2_4
Chipset
Up to PCIe 4.0 x2
PCI_E3
M2_5
Chipset
Up to PCIe 4.0 x4
No
PCIe 레인 공유 참고 사항:
- PCI_E1과 PCI_E2는 CPU의 PCIe 5.0 x16 레인을 공유합니다.
- PCI_E3과 M2_4는 칩셋의 PCIe 4.0 x4 레인을 공유합니다.
- M2_2와 후면 USB4 포트는 CPU의 PCIe 5.0 x4 레인을 공유합니다.
BIOS에서 지원되는 PCIe 레인 분할
BIOS에서 PCIe 레인 분할 설정을 구성할 수 있습니다.
슬롯
분할
PCI_E1 (CPU)
x16, 혹은 x8+x8, 혹은 x8+x4+x4, 혹은 x4+x4+x4+x4
MPG X870E 카본 WIFI
PCIe / M.2 / USB4 사양 및 레인 공유 개요
슬롯/포트
연결 대상
지원 속도
대역폭 공유
PCI_E1
CPU
Up to PCIe 5.0 x16
PCI_E2 & M2_2
PCI_E2
CPU
Up to PCIe 5.0 x4
PCI_E1 & M2_2
PCI_E3
Chipset
Up to PCIe 4.0 x4
No
USB4
CPU
Up to PCIe 5.0 x4
No
M2_1
CPU
Up to PCIe 5.0 x4
No
M2_2
CPU
Up to PCIe 5.0 x4
PCI_E1 & PCI_E2
M2_3
Chipset
Up to PCIe 4.0 x4
No
M2_4
Chipset
Up to PCIe 4.0 x4
No
PCIe 레인 공유 참고 사항:
- PCI_E1, PCI_E2, 그리고 M2_2는 CPU의 PCIe 5.0 x16 레인을 공유합니다.
슬롯
분할
PCI_E1 (CPU)
x16, 혹은 x8+x8, 혹은 x8+x4+x4, 혹은 x4+x4+x4+x4
MAG X870E 토마호크 WIFI
PCIe / M.2 / USB4 사양 및 레인 공유 개요
슬롯/포트
연결 대상
지원 속도
대역폭 공유
PCI_E1
CPU
Up to PCIe 5.0 x16
No
PCI_E2
Chipset
Up to PCIe 3.0 x1
No
PCI_E3
Chipset
Up to PCIe 4.0 x4
No
USB4
CPU
Up to PCIe 5.0 x4
M2_2
M2_1
CPU
Up to PCIe 5.0 x4
No
M2_2
CPU
Up to PCIe 5.0 x4
USB4
M2_3
Chipset
Up to PCIe 4.0 x4
No
M2_4
Chipset
Up to PCIe 4.0 x4
No
PCIe 레인 공유 참고 사항:
- M2_2와 후면 USB4는 CPU의 PCIe 5.0 x4 레인을 공유합니다.
슬롯
분할
PCI_E1 (CPU)
x16, 혹은 x8+x8, 혹은 x8+x4+x4, 혹은 x4+x4+x4+x4

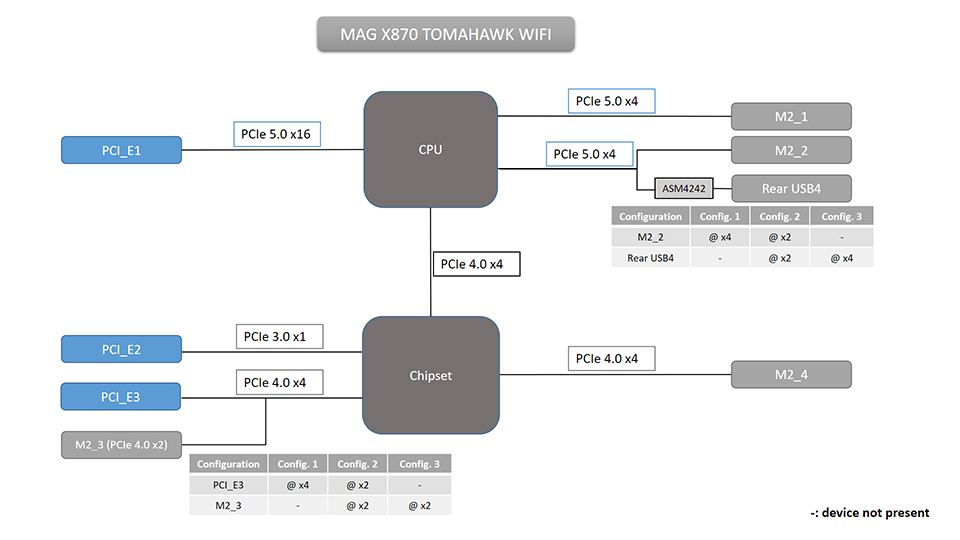

MAG X870 토마호크 WIFI
PCIe / M.2 / USB4 사양 및 레인 공유 개요
슬롯/포트
연결 대상
지원 속도
대역폭 공유
PCI_E1
CPU
Up to PCIe 5.0 x16
No
PCI_E2
Chipset
Up to PCIe 3.0 x1
No
PCI_E3
Chipset
Up to PCIe 4.0 x4
M2_3
USB4
CPU
Up to PCIe 5.0 x4
M2_2
M2_1
CPU
Up to PCIe 5.0 x4
No
M2_2
CPU
Up to PCIe 5.0 x4
USB4
M2_3
Chipset
Up to PCIe 4.0 x2
PCI_E3
M2_4
Chipset
Up to PCIe 4.0 x4
No
PCIe 레인 공유 참고 사항:
- M2_2와 후면 USB4는 CPU의 PCIe 5.0 x4 레인을 공유합니다.
- PCI_E3와 M2_3은 칩셋의 PCIe 4.0 x4 레인을 공유합니다.
BIOS에서 지원되는 PCIe 레인 분할
슬롯
분할
PCI_E1 (CPU)
x16, 혹은 x8+x8, 혹은 x8+x4+x4, 혹은 x4+x4+x4+x4
PRO X870E-P WIFI
PCIe / M.2 / USB4 사양 및 레인 공유 개요
슬롯/포트
연결 대상
지원 속도
대역폭 공유
PCI_E1
CPU
Up to PCIe 5.0 x16
No
PCI_E2
Chipset
Up to PCIe 3.0 x1
No
PCI_E3
Chipset
Up to PCIe 4.0 x4
No
PCI_E4
Chipset
Up to PCIe 3.0 x1
No
USB4
CPU
Up to PCIe 5.0 x4
No
M2_1
CPU
Up to PCIe 5.0 x4
No
M2_2
Chipset
Up to PCIe 4.0 x4
No
M2_3
Chipset
Up to PCIe 4.0 x4
No
BIOS에서 지원되는 PCIe 레인 분할
슬롯
분할
PCI_E1 (CPU)
x16, 혹은 x8+x8, 혹은 x8+x4+x4, 혹은 x4+x4+x4+x4
PRO X870-P WIFI
PCIe / M.2 / USB4 사양 및 레인 공유 개요
슬롯/포트
연결 대상
지원 속도
대역폭 공유
PCI_E1
CPU
Up to PCIe 5.0 x16
No
PCI_E2
Chipset
Up to PCIe 3.0 x1
No
PCI_E3
Chipset
Up to PCIe 3.0 x1
No
PCI_E4
Chipset
Up to PCIe 4.0 x4
M2_3
USB4
CPU
Up to PCIe 5.0 x4
No
M2_1
CPU
Up to PCIe 5.0 x4
No
M2_2
Chipset
Up to PCIe 4.0 x4
No
M2_3
Chipset
Up to PCIe 4.0 x2
PCI_E4
PCIe 레인 공유 참고 사항:
- PCI_E4와 M2_3은 칩셋의 PCIe 4.0 x4 레인을 공유합니다.
BIOS에서 지원되는 PCIe 레인 분할
슬롯
분할
PCI_E1 (CPU)
x16, 혹은 x8+x8, 혹은 x8+x4+x4, 혹은 x4+x4+x4+x4
참고:
위 구성은 AMD Ryzen 7000 및 Ryzen 9000 시리즈 프로세서를 사용할 때 적용됩니다. Ryzen 8000 시리즈 프로세서의 제한 사항에 대해서는 해당 메인보드의 제품 웹페이지를 참고하시기 바랍니다.
.
